机械式单体支柱液压压力盒

泰安华纳机电

机械式单体支柱液压压力盒是一种用于监测煤矿井下单体液压支柱工作阻力的仪器，其结构简单、操作方便，能直观显示压力值。以下是关于它的详细介绍：

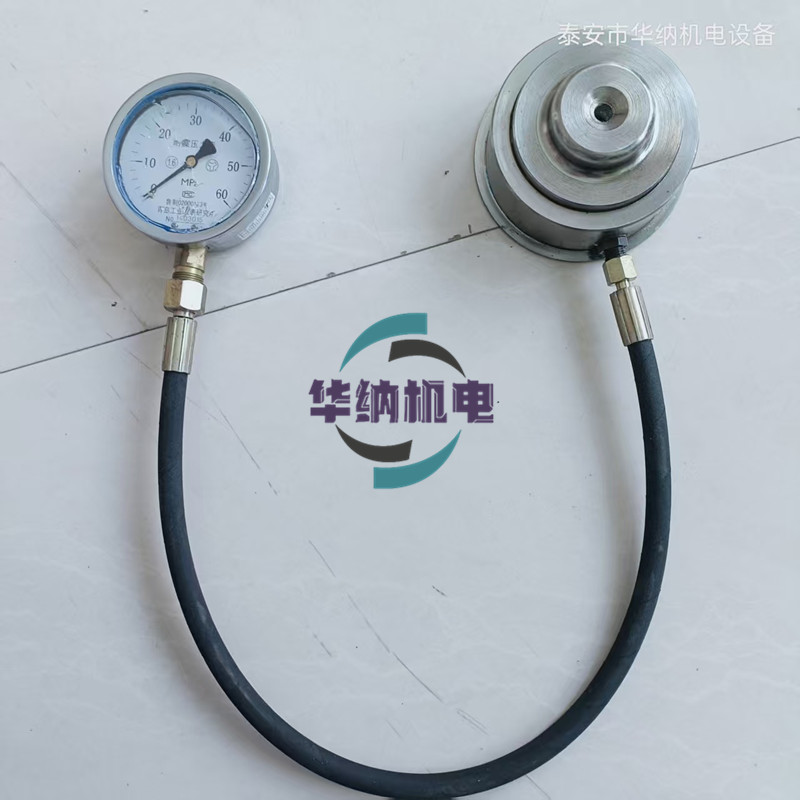

工作原理：以 HC-45 型为例，当外部压力作用于压力盒的导向球面盖时，压力通过活塞传递至内部填充的黄油介质，黄油再将压力传递给工作膜，工作膜的形变通过机械传动机构转换为压力显示信号，最终由油压机械压力表直观显示数值。
特点
结构简单：主要由导向球面盖、活塞、黄油填充腔、工作膜等组成，没有复杂的电子元件，可靠性高，易于维护。
显示直观：采用油压机械压力表，通过指针直接显示压力值，工作人员可以快速、直观地获取压力数据。
适应范围广：如 HC-45 型压力盒的工作压力范围为 0-60MPa，可满足煤矿井下支柱、棚架等高压力场景的检测需求，其工作温度为 - 20℃至 50℃，能适应井下不同的环境温度。
防爆安全：一般符合矿用本质安全标准，如 HC-45 型的防爆标志为 ExibIMb，可在井下危险环境中安全使用。
技术参数
量程：常见的有 0-60MPa，对应 0-45 吨压力，可根据实际需求选择合适的量程。
测量精度：通常为 2.5 级，能满足煤矿井下压力监测的一般精度要求。
活塞直径：提供 100mm 和 150mm 两种规格，以适应不同的安装空间和压力传递需求。
安装与维护
安装：通常需要制作 U 形螺丝扣夹、长条铁板等配件，用双螺丝附弹簧垫将压力盒突出铁片与顶梁锁紧，确保压力盒与单体支柱可靠连接。
维护：使用后要检查接头是否有泄露现象，使用一段时间后需检查螺丝是否松动，同时在单体打压时要确保准确打到压力盒正中，避免压力传递不均匀影响测量结果。
显示价格为部分配件价格，详情请致电咨询。
